一、產品簡介：

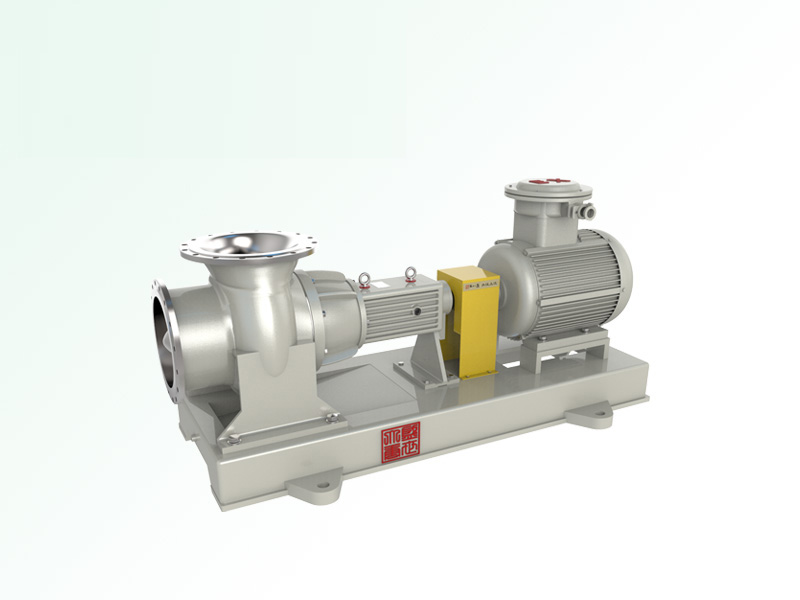

THZW軸流泵是單級單吸懸臂式離心泵是參照GB/T13008 標準設計，采用了CDF的水力模型，具有較高的效率、節能型產品。在結構設計上,加粗了軸徑、縮短了懸臂比，消除了化工泵的弊病，提高了運行穩定性，降低了維修費用和運行成本。對機械密封和密封腔結構進行了不斷地探索和改進，成功地使用于純堿、氯堿、制鹽、冶金、造紙、環保等行業及易結晶、多顆粒的工況、可輸送懸浮物顆粒小于3mm，含固量小于5%的液體。該泵具有耐腐、耐磨、耐高溫、不氧化、機械強度高、運轉平穩、結構先進合理、密封性能嚴格可靠、拆卸檢修方便、使用壽命長等優點。
產品優點：
1. THZW軸流泵是根據GB / T13008標準自行設計研發的，技術指標達到國內外同類產品先進水平；
2.泵體、葉輪和泵蓋采用CFD計算機流體力學設計水力部件進行模塊設計和精密鑄造。具有流道寬、效率高、汽蝕余量性能好、徑向力小、尺寸準確、流道光潔和互換性好等特點；
3.軸封為雙端面機械密封，對磨的密封面可選配：碳化硅、硬質合金等材料，以達到各種工況要求；
4.耐腐耐磨，可輸送懸浮物顆粒小于3mm，含固量小于5%的液體；
5.國際標準軸聯后拉式設計，無需拆卸管道，維修方便；
6.臥式安裝，振動小，噪音低，運行平穩，國際標準設計，可與標準化工離心泵互換，方便用戶更換和使用；
產品用途：廣泛應用于石油、化工、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、無線電、化成箔、科研機構、國防工業等生產流程中輸送腐蝕性液體，尤其適用于強堿、有機容劑和貴重液體的輸送。
性能范圍：設計壓力:1.6Mpa；流量:～18000m3/h；揚程:～4m；口徑:～1200mm；功率:1.1-400kw；
適用溫度：-20～200℃；雙端面密封冷卻裝置，可輸送介質溫度為300℃
注意事項：當介質比重大于1.3mg/cm3時訂貨時應說明，禁止空運轉。

二、結構圖：

四、性能參數表：
