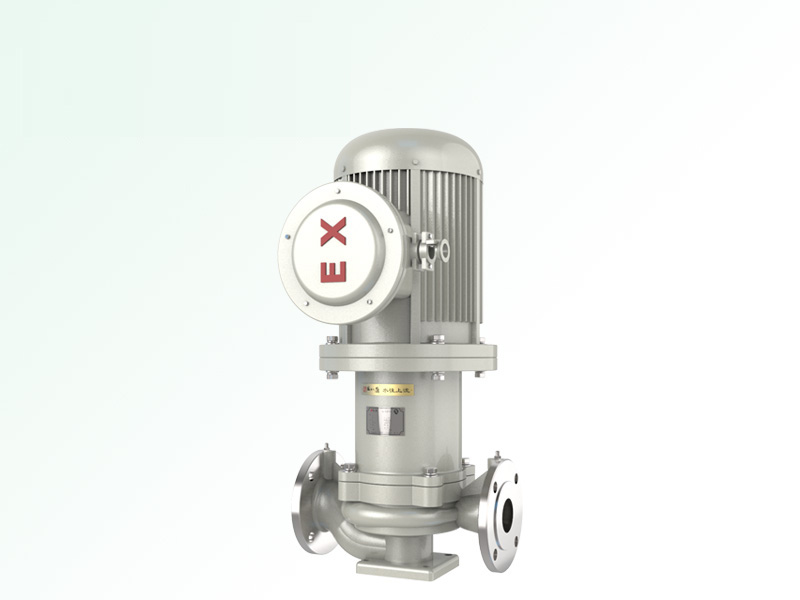

金屬無泄漏磁力泵
| 型號意義 | TCL50-160 |
| T | 企業代號 |
| C | 磁力驅動型 |
| L | 立式 |
| 50 | 進口口徑50mm |
| 160 | 葉輪名義直徑160mm |
| 名稱： | TCL無泄漏磁力管道泵/管道泵/磁力泵管道泵 |
| 輸送介質： | 中性或有腐蝕性液體 |
| 適用行業： | 制堿，氯堿，純堿，石油，化工，冶煉，廢水，環保，?；?/span> |
| 產品特點： | 底腳支撐 |
| 結構形式： | ISO2858標準、臥式、泵與電機聯軸器連接 |
| 口徑： | 25～200mm |
| 流量： | 2-600m3/h |
| 揚程： | 12-125m |
| 轉速： | 1450/2900r/min |
| 工作溫度： | -20～+250℃ |
| 壓力等級： | 1.6-6.4Mpa |
| 功率： | 1.1-220kw |
| 材料： | 304、304L、316、316L、2205、HC276 |
一、產品簡介：
產品概述：
無泄漏磁力管道泵（簡稱：磁力管道泵）是應用現代磁力學原理，利用永磁體的磁力傳動實現扭矩的無接觸傳遞的一種新型泵，也就是電機帶動外轉子（即外磁鋼）總成旋轉時，通過磁場的作用磁力線穿過隔離套帶動內轉子（即內磁鋼）總成和葉輪同步旋轉，由于介質封閉在靜止的隔離套內，從而達到無泄漏抽送介質的目的，****解決了機械傳動泵的軸封泄漏，而設計的全密封、無泄漏、無污染、高效節能的新型工業用泵，性能達到國際標準、可替代價格昂貴進口的化工泵。
產品優點：
1.TCL無泄漏磁力管道泵是根據TC系列產品自行研發設計的一種新型磁力管道泵，它既具有管道離心泵的特點、又具有磁力泵的優點，是****一代的無泄漏管道離心泵；
2.泵體、葉輪和泵蓋采用CFD計算機流體力學設計水力部件進行模塊設計和精密鑄造。具有流道寬、效率高、汽蝕余量性能好、徑向力小、尺寸準確、流道光潔和互換性好等特點；
3.磁鐵選用鐵氧體磁體、釹鐵硼和釤鈷，具有良好的磁性，耐高溫，不退磁；它的磁能積為28兆高斯奧特斯，可耐受溫度的極限是350℃，在常規冷卻的條件下，限定其最高使用溫度為260℃，可以********不免退磁，使得磁材料的理論使用壽命高達20年；
4.軸套、滑動軸承采用高耐磨的碳化硅、石墨、四氟等材料，并設置了潤滑槽，有效地保證泵的使用壽命；
5.無泄漏，所有密封點采用封閉式靜密封密封，通過磁性聯軸器驅動，不需要氮?dú)饷芊?，安全、?jīng)濟和高效，****解決了介質泄漏。
6.無需獨立潤滑和冷卻水，降低了能耗。
7.直聯后拉式設計，無需拆卸管道，維修方便。
8.立式安裝，結構緊湊、占地面積小，振動小，噪音低，運行特別平穩；
9.由聯軸器傳動變成同步拖動，不存在接觸和摩擦。功耗小、效率高，且具有阻尼減振作用，減少了電動機振動對泵的影響和泵發生氣蝕振動時對電動機的影響；
產品用途：
廣泛應用于石油、化工、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、無線電、化成箔、科研機構、國防工業等生產流程中輸送腐蝕性液體，尤其適用于易燃、易爆、易揮發、有毒、高溫、強堿、有機容劑和貴重液體的輸送。
性能范圍：設計壓力：1.6-6.4Mpa、流量:2-600m3/h、揚程：12-125m、功率：1.1-220kw
適用溫度：-30～120℃，采用新型材料耐溫可達-50～450℃；
選裝配件：溫度監控裝置，防空運轉裝置，泄漏監控裝置；
注意事項：當介質比重大于1.3mg/cm3時訂貨時應說明，禁止空運轉，禁止輸送含有顆?；蛴薪Y(jié)晶的介質。
三、結構圖：
三、性能曲線圖：
四、性能參數表：
| 型號 |
轉速 r/min |
流量 m3/h |
揚程 m |
效率 ％ |
汽蝕余量 m |
進口X出口 mm |
電機功率 kw |
整機質量 kg |
| TCL25-125 | 2900 | 1.5 | 22 | 18 | 2.5 | 25×20 | 1.1 | 27 |
| 2 | 20 | 20 | 2.5 | |||||
| 3.2 | 18.5 | 24 | 3 | |||||
| TCL25-160 | 2900 | 1.5 | 34.3 | 19 | 2.5 | 25×20 | 1.5 | 36 |
| 2 | 32 | 22 | 2.5 | |||||
| 3.2 | 29.6 | 25 | 3 | |||||
| TCL25-200 | 2900 | 1.5 | 52.5 | 18 | 2.5 | 25×20 | 3 | 51 |
| 2 | 50 | 20 | 2.5 | |||||
| 3.2 | 48 | 22 | 3 | |||||
| TCL25-250 | 2900 | 1.5 | 82 | 12 | 2.5 | 25×20 | 7.5 | 63 |
| 2 | 80 | 18 | 2.5 | |||||
| 3.2 | 78.5 | 26 | 3 | |||||
| TCL32-125 | 2900 | 2 | 22 | 20.5 | 2.5 | 32×20 | 1.5 | 30 |
| 3.2 | 20 | 20 | 2.5 | |||||
| 5.5 | 18.5 | 18 | 3 | |||||
| TCL32-160 | 2900 | 2 | 34.3 | 20.5 | 2.5 | 32×20 | 2.2 | 35 |
| 3.2 | 32 | 20 | 2.5 | |||||
| 5.5 | 29.6 | 18 | 3 | |||||
| TCL32-200 | 2900 | 2 | 52.5 | 32 | 2.5 | 32×20 | 4 | 61 |
| 3.2 | 50 | 36 | 2.5 | |||||
| 5.5 | 48 | 34 | 3 | |||||
| TCL32-250 | 2900 | 2 | 82 | 26 | 2.5 | 32×20 | 7.5 | 75 |
| 3.2 | 80 | 30 | 2.5 | |||||
| 5.5 | 78.5 | 28 | 3 | |||||
| TCL40-125 | 2900 | 4.4 | 22 | 16 | 2.5 | 40×25 | 1.5 | 35 |
| 6.3 | 20 | 20 | 2.5 | |||||
| 8.3 | 18.5 | 23 | 3 | |||||
| TCL40-160 | 2900 | 4.4 | 34.3 | 30 | 2.5 | 40×25 | 3 | 40 |
| 6.3 | 32 | 31 | 2.5 | |||||
| 8.3 | 29.6 | 32 | 3 | |||||
| TCL40-200 | 2900 | 4.4 | 52.5 | 26 | 2.5 | 40×25 | 5.5 | 66 |
| 6.3 | 50 | 33 | 2.5 | |||||
| 8.3 | 48 | 32 | 3 | |||||
| TCL40-250 | 2900 | 4.4 | 82 | 24 | 2.5 | 40×25 | 11 | 95 |
| 6.3 | 80 | 28 | 2.5 | |||||
| 8.3 | 78.5 | 28 | 3 | |||||
| TCL50-125 | 2900 | 7.5 | 22 | 43 | 2 | 50×32 | 2.2 | 44 |
| 12.5 | 20 | 51 | 2 | |||||
| 15 | 18.5 | 49 | 2.5 | |||||
| TCL50-160 | 2900 | 7.5 | 34.3 | 35 | 2 | 50×32 | 3 | 61 |
| 12.5 | 32 | 47 | 2 | |||||
| 15 | 29.6 | 47 | 2.5 | |||||
| TCL50-200 | 2900 | 7.5 | 52.5 | 28 | 2 | 50×32 | 7.5 | 113 |
| 12.5 | 50 | 40 | 2 | |||||
| 15 | 48 | 48 | 2.5 | |||||
| TCL50-250 | 2900 | 7.5 | 82 | 23 | 2 | 50×32 | 11 | 180 |
| 12.5 | 80 | 33 | 2 | |||||
| 15 | 78.5 | 36.5 | 2.5 | |||||
| TCL65-125 | 2900 | 15 | 21.8 | 46 | 2 | 65×50 | 3 | 80 |
| 25 | 20 | 56 | 2 | |||||
| 30 | 18.5 | 65 | 2.5 | |||||
| TCL65-160 | 2900 | 15 | 35 | 46 | 2 | 65×50 | 5.5 | 97 |
| 25 | 32 | 56 | 2 | |||||
| 30 | 30 | 65 | 2.5 | |||||
| TCL65-200 | 2900 | 15 | 53 | 34 | 2 | 65×40 | 11 | 120 |
| 25 | 50 | 46 | 2 | |||||
| 30 | 47 | 50 | 2.5 | |||||
| TCL65-250 | 2900 | 15 | 82 | 33 | 2 | 65×40 | 18.5 | 203 |
| 25 | 80 | 48 | 2 | |||||
| 30 | 78 | 50 | 2.5 | |||||
| TCL65-315 | 2900 | 15 | 127 | 28 | 2.5 | 65×40 | 30 | 345 |
| 25 | 125 | 39 | 2.5 | |||||
| 30 | 123 | 42.5 | 3 | |||||
| TCL80-125 | 2900 | 30 | 22.5 | 52 | 3 | 80×65 | 5.5 | 125 |
| 50 | 20 | 65 | 3 | |||||
| 60 | 18 | 70 | 3.5 | |||||
| TCL80-160 | 2900 | 30 | 36 | 60 | 2.5 | 80×65 | 11 | 137 |
| 50 | 32 | 64 | 2.5 | |||||
| 60 | 29 | 53 | 3 | |||||
| TCL80-200 | 2900 | 30 | 53 | 53 | 2.5 | 80×50 | 15 | 207 |
| 50 | 50 | 63 | 2.5 | |||||
| 60 | 47 | 55 | 3 | |||||
| TCL80-250 | 2900 | 30 | 84 | 48 | 2.5 | 80×50 | 30 | 275 |
| 50 | 80 | 56 | 2.5 | |||||
| 60 | 75 | 50 | 3 | |||||
| TCL80-315 | 2900 | 30 | 128 | 39 | 2.5 | 80×50 | 37 | 390 |
| 50 | 125 | 51 | 2.5 | |||||
| 60 | 123 | 52.5 | 3 | |||||
| TCL100-125 | 2900 | 60 | 24 | 64 | 4 | 100×80 | 11 | 193 |
| 100 | 20 | 65 | 4.5 | |||||
| 120 | 16.5 | 63 | 5 | |||||
| TCL100-160 | 2900 | 60 | 36 | 60 | 3.5 | 100×80 | 15 | 214 |
| 100 | 32 | 70 | 4 | |||||
| 120 | 28 | 65 | 5 | |||||
| TCL100-200 | 2900 | 60 | 54 | 63 | 3 | 100×65 | 22 | 246 |
| 100 | 50 | 68 | 3.6 | |||||
| 120 | 47 | 56 | 4.8 | |||||
| TCL100-250 | 2900 | 60 | 87 | 60 | 3.5 | 100×65 | 37 | 372 |
| 100 | 80 | 68 | 3.8 | |||||
| 120 | 74.5 | 67 | 4.8 | |||||
| TCL100-315 | 2900 | 60 | 133 | 63 | 3 | 100×65 | 75 | 685 |
| 100 | 125 | 65 | 3.6 | |||||
| 120 | 118 | 62 | 4.2 | |||||
| TCL125-200 | 2900 | 120 | 57.5 | 63 | 4.5 | 125×100 | 45 | 378 |
| 200 | 50 | 75 | 4.5 | |||||
| 240 | 44.5 | 74 | 5 | |||||
| TCL125-250 | 2900 | 120 | 87 | 57 | 3.8 | 125×100 | 75 | 447 |
| 200 | 80 | 68 | 4.2 | |||||
| 240 | 72 | 67 | 5 |
>
