一、產品簡介：

產品概述：
無泄漏磁力泵（簡稱：磁力泵）是應用現代磁力學原理，利用永磁體的磁力傳動實現扭矩的無接觸傳遞的一種新型泵，也就是電機帶動外轉子（即外磁鋼）總成旋轉時，通過磁場的作用磁力線穿過隔離套帶動內轉子（即內磁鋼）總成和葉輪同步旋轉，由于介質封閉在靜止的隔離套內，從而達到無泄漏抽送介質的目的，解決了機械傳動泵的軸封泄漏，而設計的全密封、無泄漏、無污染、高效節能的新型工業用泵，性能達到國際標準、可替代價格昂貴進口的化工泵。產品優點：
1.TCH無泄漏磁力泵是我公司根據HG/T 2730-2012（磁力驅動離心式化工流程泵）自行研發設計全密封、無泄漏、無污染的新型工業用泵；
2.泵體、葉輪和泵蓋采用CFD計算機流體力學設計水力部件進行模塊設計和精密鑄造。具有流道寬、效率高、汽蝕余量性能好、徑向力小、尺寸、流道光潔和互換性好等特點；
3.磁鐵選用鐵氧體磁體、釹鐵硼和釤鈷，具有良好的磁性，耐高溫，不退磁；它的磁能積為28兆高斯奧特斯，可耐受溫度的極限是350℃，在常規冷卻的條件下，限定其*高使用溫度為260℃，可以程度不免退磁，使得磁材料的理論使用壽命高達20年；
4.軸套、滑動軸承采用高耐磨的碳化硅、石墨、四氟等材料，并設置了潤滑槽，有效地保證泵的使用壽命；
5.無泄漏，所有密封點采用封閉式靜密封密封，通過磁性聯軸器驅動，不需要氮氣密封，安全、經濟和高效，解決了介質泄漏。
6.泵軸向力自平衡結構是利用水力學原理，通過流體壓差自動平衡軸向力，滾動軸承的推力盤只是在皖氟龍泵啟動和停車瞬間承受不平衡軸向力，能做到在工況點軸向力幾乎為零，大大提高了整機運行的穩定性。
7.直聯后拉式設計，無需拆卸管道，維修方便。
8.臥式安裝，結構緊湊、占地面積小，振動小，噪音低，運行特別平穩；
9.由聯軸器傳動變成同步拖動，不存在接觸和摩擦。功耗小、效率高，且具有阻尼減振作用，減少了電動機振動對泵的影響和泵發生氣蝕振動時對電動機的影響；
產品用途：
廣泛應用于石油、化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、酸洗、無線電、化成箔、科研機構、國防工業等生產流程中輸送腐蝕性液體，尤其適用于易燃、易爆、易揮發、有毒、高溫、強酸堿、有機容劑和貴重液體的輸送。
性能范圍：設計壓力：1.6-6.4Mpa、流量:2-900m3/h、揚程：12-200m、功率：1.1-280kw
適用溫度： -30～120℃，采用新型材料耐溫可達-50～450℃；
選裝配件：溫度監控裝置，防空運轉裝置，泄漏監控裝置；
注意事項：當介質比重大于1.3m g/cm3時訂貨時應說明，禁止空運轉，禁止輸送含有顆?；蛴薪Y(jié)晶的介質。

二、結構圖：

三、性能曲線圖：

四、性能參數表：

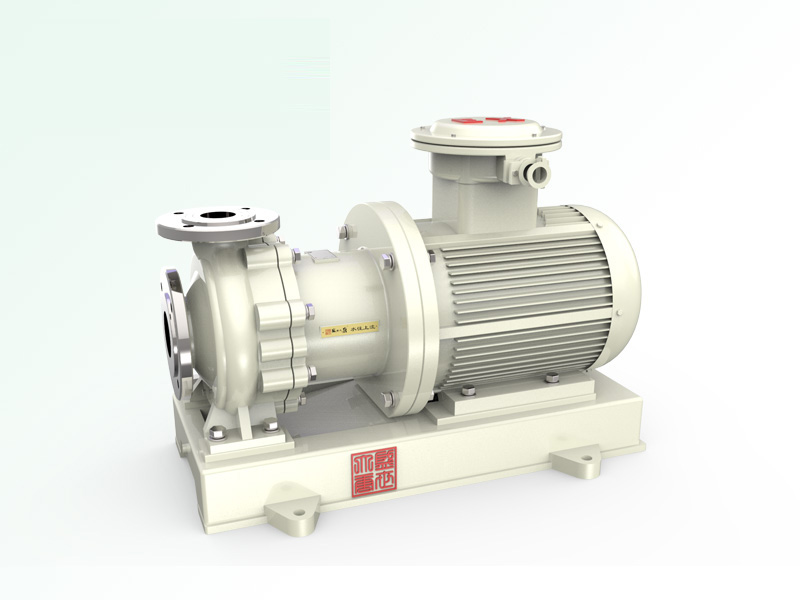

產品實圖：

衍生產品：

.
